- Предназначена для локализации (ограждения) и задержания стока нефти и нефтепродуктов с созданием небольших запруд для временного хранения нефти и нефтепродуктов.
Цена: по запросу
Назначение.
Подпорная стенка каркасная ПСк предназначена для локализации (ограждения) и задержания стока нефти и нефтепродуктов с созданием небольших запруд для временного хранения нефти и нефтепродуктов.
Устройство.

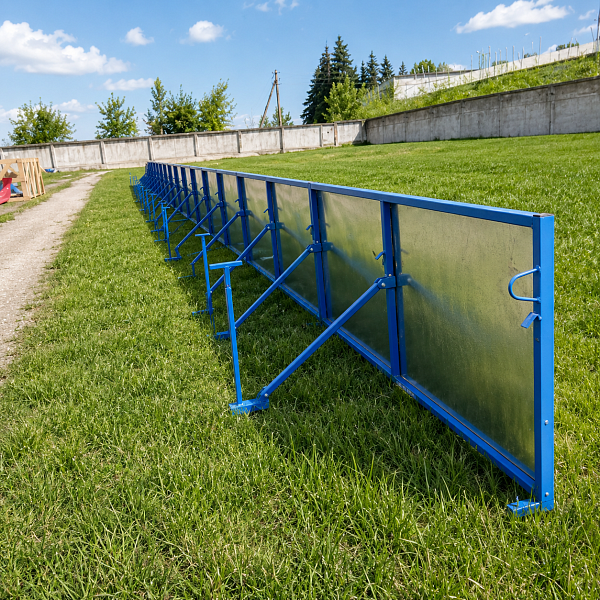

Подпорная стенка представляет собой комплект, состоящий из отдельных секций с опорными устройствами и защитного полога.
Секция состоит из силового каркаса, представляющего собой окрашенную профтрубу, обшитого с одной стороны алюминиевым или стальным оцинкованным листом, и оснащена опорными устройствами.
Соединение секций происходит посредством крепления карабинов через проушины.
Устройство опорное (контрфорс) обеспечивает устойчивое вертикальное расположение конструкции на земле и противодействует давлению нефти (нефтепродукта). Устройство опорное выполнено из стальных профильных труб.
Секции подпорной стенки имеют анкера, которые заглубляются в грунт, опорное устройство так же фиксируется анкерами. Полог расстилается перед подпорной стенкой, фиксируется к грунту через люверсы заколами и к секциям канатом.
Технические характеристики.
| № п/п | Наименование параметра | Значение | |||
|---|---|---|---|---|---|
|
ПСк-0,5/30 ал. |
ПСк-0,5/30 оц. |
ПСк-0,75/30 ал. |
ПСк-0,75/30 оц. |
||
| 1 |
Габаритные размеры секции, м: - длина - высота |
2,0 0,5 |
2,0 0,5 |
2,0 0,75 |
2,0 0,75 |
| 2 |
Длина подпорной стенки в развёрнутом состоянии, м |
30 | 30 | 30 | 30 |
| 3 | Количество секций в базовом варианте, шт. | 15 | 15 | 15 | 15 |
| 4 |
Масса, кг, не более: - секции - комплекта |
9,6 215 |
13,5 275 |
16 315 |
22 405 |
| 5 |
Максимально допустимый напор перед стенкой, м |
0,15 | 0,15 | 0,25 | 0,25 |
| 6 | Время развертывания, мин. | 20 | 20 | 30 | 30 |
| 7 | Количество обслуживающего персонала, чел. | 2 | 2 | 3 | 3 |
| 8 | Срок службы, лет | 3 | 3 | 3 | 3 |
Рекомендуемый комплект поставки.
| № п/п | Состав комплекта | Кол-во, шт. |
|---|---|---|
| 1 | Секция с опорными устройствами | 15 |
| 2 |
Защитный полог |
1 |
| 3 |
Канат для крепления полога L=35 м |
1 |
| 4 |
Анкер фиксации секций |
30 |
| 5 | Закол фиксации полога | 15 |
| 6 | Комплект документации | 1 |
