- Предназначена как для работы с любым видом соответствующего по параметрам нефтесборочного оборудования, так и для работы в качестве автономной перекачивающей станции.
Цена: по запросу
Назначение.
Насосно-перекачивающая станция НПС2–5/15 ПСД-75 предназначена как для работы с любым видом соответствующего по параметрам нефтесборочного оборудования, так и для работы в качестве автономной перекачивающей станции.
Станция представляет собой многоцелевой гидравлический силовой агрегат, совмещенный с перекачивающим диафрагменным насосом ПСД-75.
Станция может использоваться для сбора и перекачки различных типов жидкостей - загрязненной воды, нефти, нефтепродуктов, жидких нефтесодержащих отходов и т.п.
Станция может использоваться для сбора и перекачки различных типов жидкостей - загрязненной воды, нефти, нефтепродуктов, жидких нефтесодержащих отходов и т.п.
Устройство.

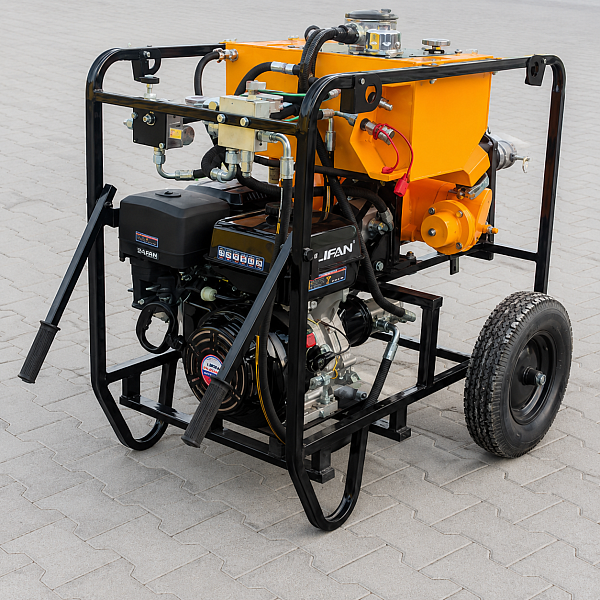

Станция состоит из рамы на пневматических колесах, бензинового (дизельного) двигателя, служащего приводом двухсекционного гидронасоса и перекачивающего насоса ПСД-75 с приводом от гидромотора.
На раме установлен гидравлический бак.
На кронштейнах размещены гидравлические плиты с регуляторами расхода, манометрами и предохранительными клапанами давления.
Все элементы гидравлики соединены рукавами РВД.
Станция комплектуется камнеуловителем или фильтрационной коробкой.
Станция может комплектоваться олеофильными скиммерами для сбора нефтепродуктов с твердой поверхности и воды.
Собираемый нефтепродукт перекачивается в накопительные емкости или евро-бочки.
Станция может комплектоваться олеофильными скиммерами для сбора нефтепродуктов с твердой поверхности и воды.
Собираемый нефтепродукт перекачивается в накопительные емкости или евро-бочки.
Технические характеристики.
| № п/п | Наименование параметра | Значение | ||
|---|---|---|---|---|
| 1 | Тип двигателя | бензиновый | дизельный | |
| 2 | Подача рабочей жидкости (номинальная), л/мин | 5 | ||
| 3 | Давление на выходе, МПа (кгс/см2) | 14 (140) | ||
| 4 | Ёмкость гидравлического бака, л | 35 | ||
| 5 | Максимальная мощность, кВт, не менее | 9,5 | 7,8 | |
| 6 | Частота вращения, об/мин | 3600 | ||
| 7 | Тип перекачивающего насоса |
ПСД-75 самовсасывающий двухдиафрагменный |
||
| 8 | Производительность, м3/ч | 30 | ||
| 9 | Напор, м | 30,5 | ||
| 10 | Высота всасывания, м | 9,1 | ||
| 11 |
Габаритные размеры станции, мм: - длина - ширина - высота |
1050 840 980 |
||
| 12 | Масса станции, кг, не более | 155 | 165 | |
Рекомендуемый комплект поставки.
| № п/п | Состав комплекта | Кол-во, шт. |
|---|---|---|
| 1 | Насосно-перекачивающая станция на тележке НПС2-5/15 | 1 |
| 2* | Скиммер ручной щеточный РСЩ | 1 |
| 3 | Рукав РВД L=12м | 2 |
| 4 | Рукав всасывающий L=10м | 1 |
| 5 | Рукав перекачивающий L=10м | 1 |
| 6 | Комплект эксплуатационной документации | 1 |
| 7 | Комплект ЗИП | 1 |
* По требованию заказчика возможна комплектация любыми типами олеофильных скиммеров.
