- Предназначена для ограничения проникновения в портовые воды строительных отходов (пыли, микро-плавающих отходов, различных масел и пенопласта, пластиковых мешков и отходов).
Цена: по запросу
Назначение.
Бон заградительный-штора БЗ-Ш предназначен для ограничения проникновения в портовые воды строительных отходов (пыли, микро-плавающих отходов, различных масел и пенопласта, пластиковых мешков и отходов).Устройство.
Бон заградительный-штора БЗ-Ш состоит из поплавка из вспененного полиэтилена, находящегося в оболочке из ткани ПВХ, и шторы из полиэфирной ткани, оснащённой балластной цепью.
В верхней части поплавка находится верхний силовой элемент, а в нижней части расположены скобы для крепления шторы посредством троса и люверсов.

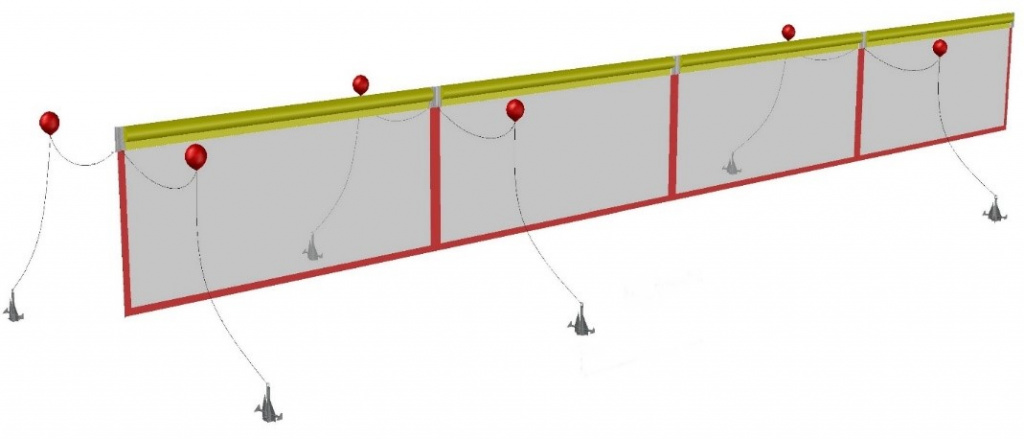

На концевых частях поплавка установлены замки, на которых имеются рымы для установки якорей. Замки выполнены из алюминиевого сплава. Конструкция замков соответствует требованиям стандарта ASTM. Для фиксации замков в соединенном состоянии предусмотрены винты – фиксаторы.
Верхний силовой элемент крепится к замку скобами, а нижний соединяется с силовым элементом соседней секции скобами. Нижний силовой элемент также предназначен для крепления шторы к поплавку путем продевания его через скобы
Силовые элементы представляют собой стальные канаты в ПВХ оплетке.
Шторы соединяются между собой посредством шнуровки через люверсы.
Шторы соединяются между собой посредством шнуровки через люверсы.
Технические характеристики.
| № п/п | Наименование параметра | Значение | ||||
|---|---|---|---|---|---|---|
|
БЗ- 10/2Ш |
БЗ- 10/4Ш |
БЗ- 10/6Ш |
БЗ- 10/8Ш |
БЗ- 10/10Ш |
||
| 1 |
Габаритные размеры секции, м: - длина - высота поплавка - высота шторы |
10 0,5 2,0 |
10 0,5 4,0 |
10 0,65 6,0 |
10 0,65 8,0 |
10 0,65 10,0 |
| 2 | Масса секции, кг, не более | 30 | 45 | 70 | 85 | 95 |
| 3 | Предел прочности секции на разрыв поплавка, кН | 30 | ||||
| 4 | Скорость течения, м/с, не более | 1,5 | ||||
| 5 | Скорость ветра, м/с, не более | 8 | ||||
| 6 | Диапазон температур, °С | от -30 до +65 | ||||
| 7 | Плотность полиэфирной ткани шторы, г/м2 | 320 | ||||
Комплект поставки.
| № п/п | Состав комплекта | Кол-во, шт. |
|---|---|---|
| 1 | Поплавок | 1 |
| 2 | Штора | 1 |
