- Предназначена для установки и закрепления бонов заградительных, бонов заградительных с сорбирующими элементами и других изделий на поверхности водотоков с быстрым течением при аварийных разливах нефти и нефтепродуктов.
Цена: по запросу
Назначение.
Система тросовая предназначена для установки и закрепления бонов заградительных, бонов заградительных с сорбирующими элементами и других изделий на поверхности водотоков с быстрым течением при аварийных разливах нефти и нефтепродуктов.
Элементы системы (лебедки, натяжные площадки) могут использоваться отдельно при проведении вспомогательных работ при установке бонов в иных условиях.
Принцип работы.
Принцип работы системы заключается в установке через водоток направляющего троса, его креплении и натяжении на береговых анкерах и установке с его помощью линии бонов заградительных типа БЗ-10 под заданным углом.
Эксплуатация системы при установке бонов осуществляться на водотоках шириной до 100 м (базовая комплектация), скоростью течения не более 1,5 м/с и высотой волны не более 0,5 м.

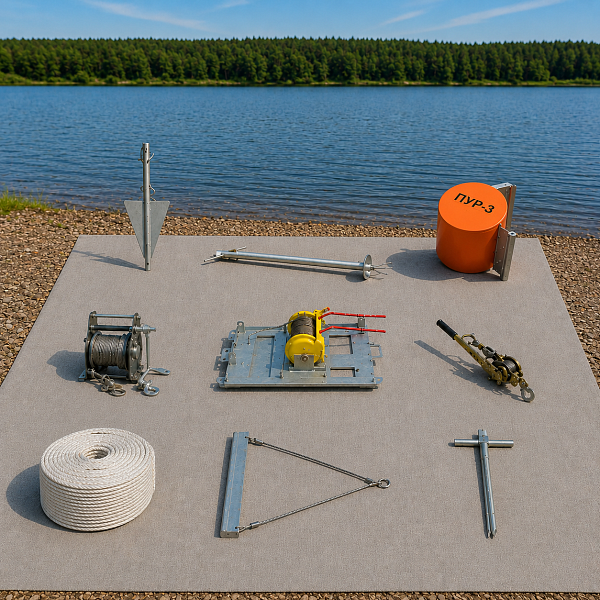

Береговой якорь для растяжек
Якорь береговой шнековый
ПУР-3
Лебёдка ЛР-1 с полиспастом
Натяжная площадка
Лебёдка ЛР-1,6/9
Канат
Буксирная брага
Береговой анкер
Технические характеристики.
| № п/п | Состав комплекта |
Наименование параметра |
|||
|---|---|---|---|---|---|
| Масса, кг | Габаритные размеры, м | ||||
| Длина | Ширина | Высота | |||
| 1 |
Натяжная площадка с тросом L120 м |
130 | 1,03 | 0,665 | 0,76 |
| 2 |
Буксирное устройство ББ-600 |
2,5 | 2,2 | 0,05 | 0,8 |
| 3 |
Береговой анкер |
8 | 1,5 | 0,06 | - |
| 4 |
Береговой шнековый якорь ШЯ |
10,5 | 1,6 | 0,53 | 0,06 |
| 5 |
Передвижной блок |
2,0 | 0,2 | 0,06 | - |
| 6 |
Береговой якорь для растяжек БЯ |
4,5 | 0,8 | 0,35 | 0,03 |
| 7 | Лебедка ЛР-1 с полиспастом | 40 | 0,6 | 0,4 | 0,5 |
| 8 | Лебедка типа ЛР-1,6/9 | 26,5 | 1,0 | 0,15 | 0,15 |
| 9 | Плавающее распределительное устройство ПУР-3 | 8 | 0,5 | 0,4 | 0,3 |
| 10 |
Строп одноветьевой с двухсторонними ветвями с коушами и крюком |
4,0 | 5 | грузоподъемность 3,2 т | |
| 11 | Канат для передвижного блока полиамидный D=10 мм | 7,5 | - | - | - |
| 12 | Канат для растяжек полиамидный D=10 мм | 13,0 | - | - | - |
| 13 | Общая масса системы | 298 | - | - | - |
| 14 | Транспортный объем, м³ | 1,01 | - | - | - |
Рекомендуемый комплект поставки.
| № п/п | Состав комплекта* | Кол-во, шт. |
|---|---|---|
| 1 | Натяжная площадка с тросом 120 м | 1 |
| 2 | Буксирное устройство ББ-600 | 2 |
| 3 | Береговой анкер | 1 |
| 4 | Береговой шнековый якорь ШЯ | 3 |
| 5 | Передвижной блок | 1 |
| 6 | Береговой якорь для растяжек БЯ | 5 |
| 7 | Лебедка ЛР-1 с полиспастом | 1 |
| 8 | Лебедка типа ЛР-1,6/9 | 1 |
| 9 | Плавающее распределительное устройство ПУР-3 | 1 |
| 10 | Строп одноветьевой с двухсторонними ветвями с коушами и крюком | 1 |
| 11 | Канат для передвижного блока L120 м | 1 |
| 12 | Канат для растяжек L200 м | 1 |
* Технические характеристики и комплектность определяется официально коммерческим предложением.
