- Предназначена для развертывания нефтяных боновых заграждений, которое может быть установлено как на берегу, так и на судне, и приводится в движение водным потоком.
Цена: по запросу
Назначение.
Крыло подводное «ПК-1000» предназначено для развертывания нефтяных боновых заграждений, которое может быть установлено как на берегу, так и на судне, и приводится в движение водным потоком.
На реках и каналах это мощное и, в тоже время, легкое приспособление реагирования на разливы нефти, которое обеспечивает быстрое развертывание бонового заграждения, контроль и сбор разливов без привлечения судов, использования якорных систем или стационарных установок.
Система может применяться в водах интенсивного судоходства, так как "Подводное крыло" и боновое заграждение могут быть быстро убраны на берег и вновь спущены на воду без пришвартовывания.
Устройство.

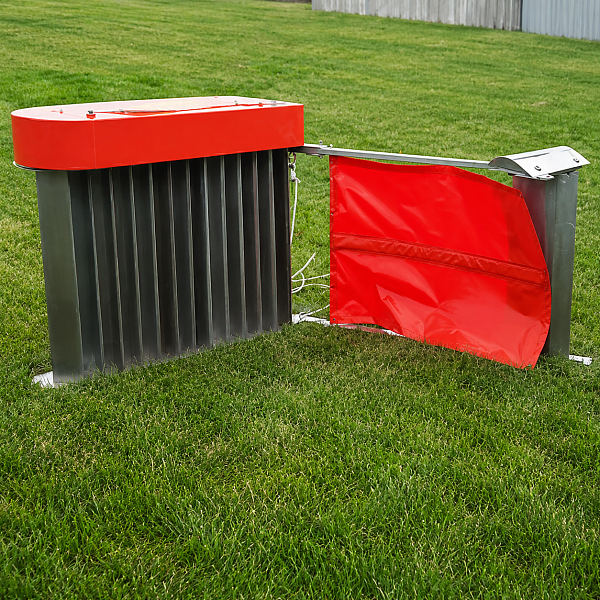

Подводное крыло «ПК-1000» представляет собой каскад вертикальных крыльев, установленных в прямоугольной раме.
Каскад крыльев удерживается под оптимальным углом к водному потоку при помощи руля управления, установленного между складными консолями.
Каскад крыльев удерживается под оптимальным углом к водному потоку при помощи руля управления, установленного между складными консолями.
Руль, поворачиваемый обособленным тросом управления, обеспечивает возврат «Подводного крыла» к месту его спуска на воду.
Над рулем установлено крыло-стабилизатор, поддерживающее вертикальный наклон каскада крыльев.
К верхней части каскада крыльев прикручен поплавок.
Над рулем установлено крыло-стабилизатор, поддерживающее вертикальный наклон каскада крыльев.
К верхней части каскада крыльев прикручен поплавок.
Устройство "Подводное крыло", приводимое в движение течением потока воды и удерживаемое одним швартовым/буксирным канатом, разворачивается и отходит от оператора, буксируя за собой боновое заграждение.
Технические характеристики.
| № п/п | Наименование параметра | Значение |
|---|---|---|
| 1 |
Габаритные размеры в рабочем состоянии, мм: - длина; - ширина; - высота |
2240 2100 1205 |
| 2 |
Габаритные размеры крыла в сложенном состоянии, мм: - длина; - ширина; - высота |
1785 1000 310 |
| 3 |
Габаритные поплавка, мм: - длина; - ширина; - высота |
1400 205 790 |
| 4 | Масса крыла, кг | 44 |
| 5 | Масса поплавка, кг | 13 |
| 6 | Масса в сборе, кг | 57 |
| 7 | Скорость течения, м/с | 0,3-3 |
| 8 | Осадка, м | 1,1 |
Рекомендуемый комплект поставки.
| № п/п | Состав комплекта | Кол-во, шт. |
|---|---|---|
| 1 | Поплавок | 1 |
| 2 |
Рама (крыло) |
1 |
| 3 |
Швартов/буксировочный трос d=12 мм с поплавком L=100 м |
1 |
| 4 | Трос бриделя d=10 мм L=7 м |
1 |
| 5 |
Трос управления d=4 мм L=210 м |
1 |
| 6 |
Строп бонового заграждения d=20 мм L=5 м |
1 |
