- Применяется для установки и закрепления бонов заградительных и других технических средств на поверхности водотоков и водоёмов (река, канал, озеро, море и др.) при аварийных разливах нефти и нефтепродуктов.
Цена: по запросу
Назначение.
Комплект донного якоря (КДЯ) «Гребенка» предназначен для установки и закрепления бонов заградительных и других технических средств на поверхности водотоков и водоёмов (река, канал, озеро, море и др.) при аварийных разливах нефти и нефтепродуктов.
КДЯ «Гребенка» применяется как самостоятельно при установке бонов, так и в составе системы якорной при каскадных и V, J-образных схемах установки.
Устройство.

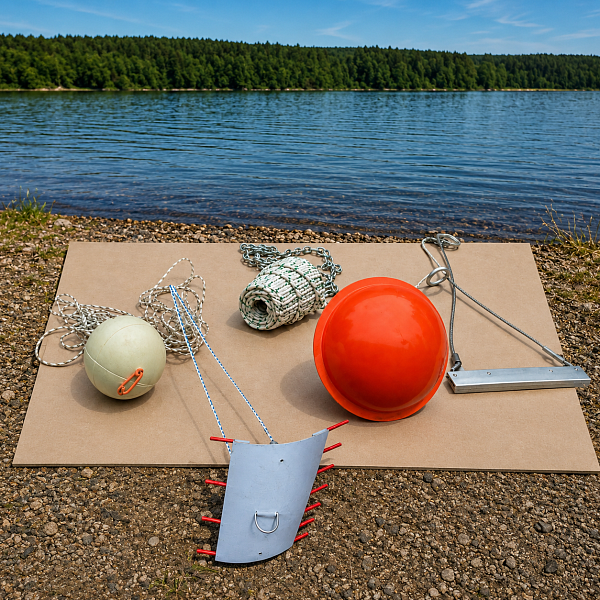

КДЯ «Гребенка» состоит из:
- донного якоря;
- буя якорного;
- буя сигнального;
- комплекта канатов для соединения комплектующих между собой.
Принцип работы комплекта заключается в удержании соединенных между собой секций бонового заграждения на воде под заданным углом к направлению течения или ограждении разлитого продукта (с целью его локализации, аккумуляции и дальнейшей откачки) по V, J-образным схемам установки.
Эксплуатационные характеристики.
| № п/п | Наименование параметра | Значение |
|---|---|---|
| 1 | Максимальная глубина погружения якоря в базовом варианте, м | 10,0 |
| 2 | Максимальная разрывная нагрузка якорного каната, кгс | 2700 |
| 3 | Масса комплекта, кг | 90,0 |
| 4 |
Габаритные размеры транспортные, м: - длина - ширина - высота |
2,4 1,0 0,5 |
| 5 | Транспортный объем комплекта, м3 | 1,5 |
| 6 |
Условия применения: - скорость течения, м/с, не более - высота волны, м, не более |
1,5 0,5 |
Технические характеристики.
| № п/п | Состав комплекта | Значение |
|---|---|---|
| 1 |
Якорь «Гребенка» Г50, в т.ч.: - длина, мм - ширина, мм - высота, мм - масса, кг |
2400 1000 500 50,0 |
| 2 |
Цепь DIN 766, в т.ч.: - Dxh, мм - длина, м - масса, кг |
9x27 2,5 5,4 |
| 3 |
Канат полиамидный для связывания буя якорного с брагой ББ, в т.ч.: - D, мм - длина, м - масса, кг |
12 1,5 0,3 |
| 4 |
Канат полиамидный для связывания буя якорного с донным якорем, в т.ч.: - D, мм - длина, м - масса, кг |
12 60 3,7 |
| 5 |
Канат полиамидный для связывания буя сигнального с донным якорем, в т.ч.: - D, мм - длина, м - масса, кг |
12 16,0 0,8 |
| 6 |
Буй якорный БЯ, в т.ч.: - Dxh, мм - объем, л |
340х420 23 |
| 7 |
Буй сигнальный БС, в т.ч.: - Dxh, мм - объем, л |
210х280 6,0 |
Рекомендуемый комплект поставки.
| № п/п | Состав комплекта | Кол-во, шт. |
|---|---|---|
| 1 | Якорь «Гребенка» Г50 с цепью 2,5 м с омегообразной скобой | 1 |
| 2 | Канат для связывания буя якорного с буксирной брагой ББ диаметром 13 мм длиной 1,5 м | 1 |
| 3 | Канат для связывания буя якорного с якорем диаметром 13 мм длиной 100 м | 1 |
| 4 | Канат для связывания буя сигнального с якорем диаметром 13 мм длиной 15 м | 1 |
| 5 | Буй якорный ППУ 340х420 мм, 23 литра | 1 |
| 6 | Буй сигнальный пластиковый 210х280 мм, 6 литров | 1 |
| 7 | Буксирная брага ББ | 1 |
| 8 | Комплект документации |
1 |
