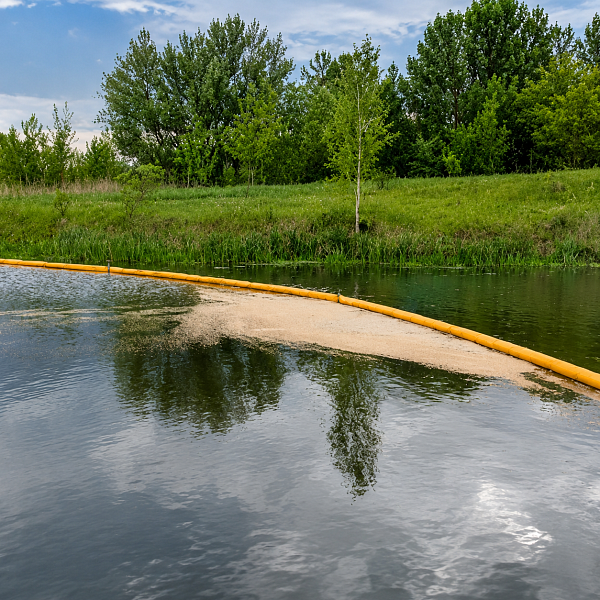

- Предназначен для предотвращения растекания нефти и нефтепродуктов на открытой поверхности водоёмов (море, река, озеро, канал, болото) при аварийных разливах, в том числе акваториях портов, терминалов, мест бункеровки и заправки судов.
Цена: по запросу
Назначение.
Бон заградительный надувной БЗ-Н предназначен для предотвращения растекания нефти и нефтепродуктов на открытой поверхности водоёмов (море, река, озеро, канал, болото) при аварийных разливах, в том числе акваториях портов, терминалов, мест бункеровки и заправки судов.
Устройство.
Бон состоит из оболочки, поплавка, верхнего и нижнего силовых элементов, балласта и замков.
Оболочка объединяет все элементы бона и обеспечивает непроницаемость заграждения для нефти, нефтепродуктов и воды.
Оболочка объединяет все элементы бона и обеспечивает непроницаемость заграждения для нефти, нефтепродуктов и воды.
Оболочка изготовлена из газодержащей ткани ПВХ, стойкой к воздействию воды, нефти, нефтепродуктов, солнечной радиации и микроорганизмов.
В верхней части оболочки находится карман для верхнего силового элемента и поплавковая камера, которая оборудована клапаном для надува ее воздухом.
Воздушная камера также оборудована стравливающим (избыточного давления) клапаном для избежания превышения рабочего давления в ней.
Воздушная камера также оборудована стравливающим (избыточного давления) клапаном для избежания превышения рабочего давления в ней.
В нижней части оболочки расположен карман для нижнего силового элемента. В концевых частях оболочки установлены замки.
Верхний силовой элемент (стальной оцинкованный канат) и нижний силовой элемент (стальная оцинкованная цепь) крепятся к замку скобами.
Каждая секция заграждения снабжена с обоих концов замками, обеспечивающими быстрое и надежное соединение (разъединение) секций между собой. Замки выполнены из алюминиевого сплава.
Конструкция замков соответствует требованиям стандарта ASTM и полностью исключает возможность искрообразования и просачивания нефти и нефтепродуктов через места стыковки секций.
Для фиксации замков в соединенном состоянии предусмотрены винты – фиксаторы.
Конструкция замков соответствует требованиям стандарта ASTM и полностью исключает возможность искрообразования и просачивания нефти и нефтепродуктов через места стыковки секций.
Для фиксации замков в соединенном состоянии предусмотрены винты – фиксаторы.
Технические характеристики.
| № п/п | Наименование параметра | Значение | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
БЗн- 10/300 |
БЗн- 10/400 |
БЗн- 10/500 |
БЗн- 10/600 |
БЗн- 10/700 |
БЗн- 10/800 |
БЗн- 10/900 |
БЗн- 10/1000 |
БЗн- 10/1100 |
||
| 1 |
Габаритные размеры, м: - длина - высота |
10 0,3 |
10 0,4 |
10 0,5 |
10 0,6 |
10 0,7 |
10 0,8 |
10 0,9 |
10 1,0 |
10 1,1 |
| 2 | Высота надводного борта, м | 0,1 | 0,13 | 0,14 | 0,14 | 0,25 | 0,25 | 0,33 | 0,33 | 0,33 |
| 3 | Высота подводной части, м | 0,2 | 0,27 | 0,36 | 0,46 |
0,45 |
0,55 |
0,57 | 0,67 | 0,77 |
| 4 | Диаметр поплавка, мм | 120 | 150 | 150 | 160 | 270 | 270 | 350 | 350 | 350 |
| 5 |
Рабочее давление воздуха в надувной камере, кг/см2, не более |
0,2 | ||||||||
| 6 | Масса секции, кг | 16 | 20 | 21 | 22 | 27 | 37 | 43 | 44 | 45 |
| 7 | Толщина слоя задерживаемой нефти, м | 0,05 | 0,05 | 0,05 | 0,1 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 |
| 8 | Предел прочности секции на разрыв, кН | 20 | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 40 |
| 9 | Скорость течения, м/с, не более | 2,0 | ||||||||
| 10 | Скорость ветра, м/с, не более | 5 | ||||||||
| 11 | Диапазон температур, °С | от -30 до +65 | ||||||||
Схема условного обозначения при заказе:
Боны заградительные БЗ-Х1/Х2Х3, где:
- Б – боны;
- З – заградительные;
- Х1– длина бона, м (1,2,3,5,10,15,20 или иная по требованию заказчика);
- Х2 – высота бона, мм (от 300…1100);
- Х3 – тип бона (Н – надувной).
