- Предназначен для предотвращения растекания нефти и нефтепродуктов на открытой поверхности водоёмов (море, река, озеро, канал, болото) при аварийных разливах, в том числе акваториях портов, терминалов, мест бункеровки и заправки судов.
Цена: по запросу
Назначение.

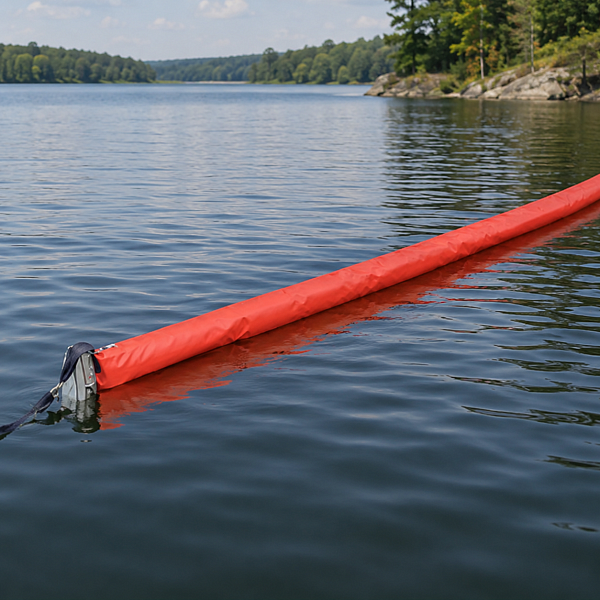

Бон заградительный БЗ предназначен для предотвращения растекания нефти и нефтепродуктов на открытой поверхности водоёмов (море, река, озеро, канал, болото) при аварийных разливах, в том числе акваториях портов, терминалов, мест бункеровки и заправки судов.
Устройство.
Бон заградительный состоит из оболочки, поплавков, верхнего и нижнего силовых элементов, балласта и замков.
Оболочка объединяет все элементы секции и обеспечивает непроницаемость заграждения для нефти, нефтепродуктов и воды.
Оболочка объединяет все элементы секции и обеспечивает непроницаемость заграждения для нефти, нефтепродуктов и воды.
Оболочка изготовлена из материала ПВХ, стойкого к воздействию воды, нефти, нефтепродуктов, солнечной радиации и микроорганизмов.
В верхней части оболочки находится карман для верхнего силового элемента и камера для поплавков.
В нижней части оболочки расположен карман для нижнего силового элемента. В концевых частях оболочки установлены замки.
В нижней части оболочки расположен карман для нижнего силового элемента. В концевых частях оболочки установлены замки.
Замки выполнены из алюминиевого сплава.
Конструкция замков соответствует требованиям стандарта ASTM и полностью исключает возможность искрообразования и просачивания нефти и нефтепродуктов через места стыковки секций.
Для фиксации замков в соединенном состоянии предусмотрены винты – фиксаторы.
Поплавки представляют собой цилиндры из непотопляемого материала.
Верхний силовой элемент (стальной оцинкованный канат) и нижний силовой элемент (стальная оцинкованная цепь) крепятся к замку скобами.
Верхний силовой элемент (стальной оцинкованный канат) и нижний силовой элемент (стальная оцинкованная цепь) крепятся к замку скобами.
Технические характеристики.
| № п/п | Наименование параметра | Значение | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
БЗ-10 /300 |
БЗ-10 /400 |
БЗ-10 /500 |
БЗ-10 /600 |
БЗ-10 /700 |
БЗ-10 /800 |
БЗ-10 /900 |
БЗ-10 /1000 |
БЗ-10 /1100 |
||
| 1 |
Габаритные размеры, м: - длина - высота |
10 0,3 |
10 0,4 |
10 0,5 |
10 0,6 |
10 0,7 |
10 0,8 |
10 0,9 |
10 1,0 |
10 1,1 |
| 2 | Высота надводного борта, м | 0,1 | 0,13 | 0,13 | 0,14 | 0,25 | 0,25 | 0,33 | 0,33 | 0,33 |
| 3 | Высота подводной части, м | 0,2 | 0,27 | 0,37 | 0,46 | 0,45 | 0,55 | 0,57 | 0,67 | 0,77 |
| 4 | Диаметр поплавка, мм | 120 | 150 | 150 | 160 | 270 | 270 | 350 | 350 | 350 |
| 5 | Масса секции, кг | 17 | 21 | 22 | 25 | 30 | 40 | 46 | 48 | 52 |
| 6 |
Толщина слоя задерживаемой нефти, м |
0,05 | 0,05 | 0,05 | 0,1 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 |
| 7 |
Предел прочности секции на разрыв, кН |
20 | 30 | 30 | 40 | 40 | 40 | 40 | 40 | 40 |
| 8 | Скорость течения, м/с, не более | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 |
| 9 |
Скорость ветра, м/с, не более |
5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 10 | Диапазон температур, °С | от -30 до +65 | ||||||||
Схема условного обозначения при заказе:
Боны заградительные БЗ-Х1/Х2, где:
- Б – боны;
- З – заградительные;
- Х1– длина бона, м (1,2,3,5,10;15;20 или иная по требованию заказчика);
- Х2 – высота бона, мм (от 300…1100).
- Б – боны;
- З – заградительные;
- Х1– длина бона, м (1,2,3,5,10;15;20 или иная по требованию заказчика);
- Х2 – высота бона, мм (от 300…1100).
