Бон заградительный БЗН-В неопреновый всплывающий

Назначение.

Бон заградительный неопреновый всплывающий БЗН-В (далее – боновое заграждение) предназначен для предотвращения растекания нефти и нефтепродуктов на водной поверхности.

Заграждение находит применение как на внутренних водоемах (реки, озера), так и в морских условиях. Особенно эффективна их работа для бункеровки судов в портах.

Устройство.

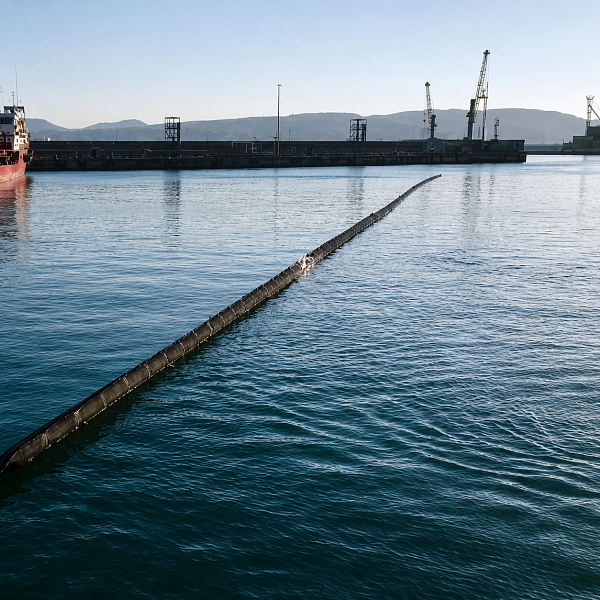

Бон заградительный всплывающий БЗН-В представляет собой отдельные секции с надувными поплавками.
Секции сообщаются друг с другом посредством специального соединения, обеспечивающего поступление воздуха к поплавкам.

На концах каждой секции заграждения установлены замки искробезопасного исполнения, обеспечивающие надежное соединение секций между собой.
В нижней части бона расположена балластная цепь.

Материалом бона является высокопрочная синтетическая ткань с полихлоропреновым покрытием (неопрен), устойчивая к воздействию абразивного износа, углеводородов, морской воды, микроорганизмов и ультрафиолета.

Бон заградительный БЗ-НВ представляет собой наиболее современный способ локализации объекта с минимальными затратами времени, техники и сил, обеспечивая при этом надежную защиту в тяжелых эксплуатационных условиях.

Принцип работы заграждения заключается в его стационарном расположении на дне водоема по линии локализации объекта.
Формирование линии установки заграждений осуществляется с помощью цепных растяжек и донных якорей.

При приведении заграждений в рабочее состояние оператор, управляя станцией, осуществляет подачу воздуха в поплавковые камеры секций заграждений, тем самым поднимая их на поверхность акватории.
По окончании работ на заданном объекте бон заградительный опускают на дно путем откачивания воздуха из камер поплавков.

Как альтернативный способ управления рубежом, представлен спутниковый и радио способ передачи управляющего сигнала.
Оператор дистанционно управляет подъемом и погружением рубежа всплывающих боновых заграждений, при этом получая все необходимые данные по происходящему процессу.

Цвет бонового заграждения - черный, со светоотражающими элементами.

Пре­иму­ще­ства си­сте­мы всплы­ва­ю­щих бо­но­вых за­граж­де­ний:
- вы­со­кая опе­ра­тив­ность ис­поль­зо­ва­ния бо­но­в за­градительных;
- минимальные трудозатраты при работе с бонами;
- высокая безопасность эксплуатации комплекса;
- высокая надежность работы заграждений;
- возможность использования заграждений в тяжелых погодных условиях.

Технические характеристики.

№ п/п	Модель	Наименование параметра
		Длина     секции, *м	Общая высота, мм	Высота надводной части, мм	Высота подводной части, мм	Вес погонного метра, кг
1	БЗН-*/700В	10-20	700	260	380	8,0
2	БЗН-*/800В	10-20	800	300	420	9,0
3	БЗН-*/900В	10-20	900	320	450	10,0
4	БЗН-*/1000В	10-20	1000	340	500	11,0
5	БЗН-*/1100В	10-20	1100	380	550	12,0
6	БЗН-*/1300В	10-20	1300	420	600	14,0
7	БЗН-*/1500В	10-20	1500	460	700	16,0
8	БЗН-*/1700В	10-20	1700	500	800	18,0
9	БЗН-*/2000В	10-20	2000	600	1000	20,0

Эксплуатационные характеристики.

№ п/п	Модель	Наименование параметра
		Температура эксплуатации, °C	Температура хранения, °C	Эффективность при волнении до, м	Устойчивость при течении до, узл.	Время подъема/ опускания 100 п.м. на глубине 10 м, мин.
1	БЗН-*/700В	от -20 до +60	от -60 до +70	1,5	3	5/5
2	БЗН-*/800В	от -20 до +60	от -60 до +70	2,0	3	5/5
3	БЗН-*/900В	от -20 до +60	от -60 до +70	2,0	3	6/6
4	БЗН-*/1000В	от -20 до +60	от -60 до +70	2,0	3	6/6
5	БЗН-*/1100В	от -20 до +60	от -60 до +70	2,5	3	6/6
6	БЗН-*/1300В	от -20 до +60	от -60 до +70	2,5	3	7/7
7	БЗН-*/1500В	от -20 до +60	от -60 до +70	3,0	3	7/7
8	БЗН-*/1700В	от -20 до +60	от -60 до +70	3,5	3	7/7
9	БЗН-*/2000В	от -20 до +60	от -60 до +70	4,0	3	7/7

* Возможно изготовление боновых заграждений иной длины секции и высоты согласно заданию заказчика по согласованию с изготовителем.

Пример расшифровки обозначения: БЗН-10/700В, где:
Б – бон;
З – заградительный;
Н – неопреновый;
10 – длина секции бонового заграждения в м;
700 – высота бонового заграждения в мм;
В – всплывающий.

Рекомендуемый комплект поставки.

№ п/п	Состав комплекта	Кол-во, шт.
1	Бон заградительный БЗН-Б	1
2	Катушка для транспортировки и установки боновых заграждений	1
3	Компрессорная станция с рукавами	1
4	Комплект установочного оборудования	1
