Бон заградительный БЗН-Н неопреновый надувной

В корзину

Предназначен для предотвращения растекания нефти и нефтепродуктов на водной поверхности.

Цена: по запросу

Описание Документы Информационный лист

Назначение.

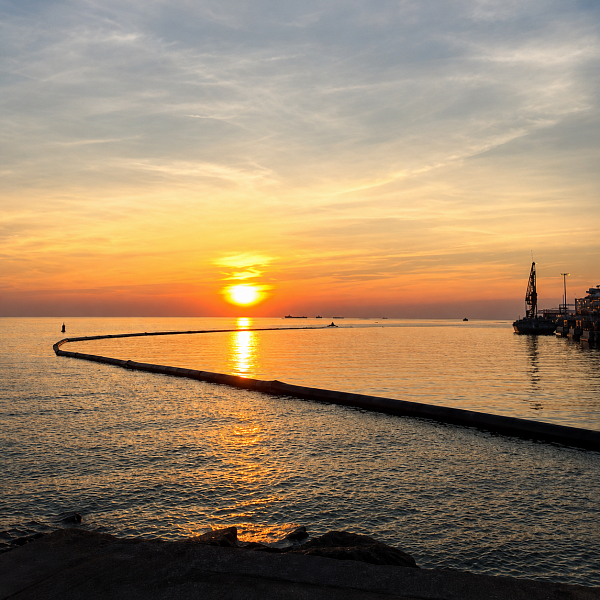

Бон заградительный БЗН-Н неопреновый надувной (далее – боновое заграждение) предназначен для предотвращения растекания нефти и нефтепродуктов на водной поверхности.

Устройство.

Боновое заграждение представляет собой отдельные секции с надувными поплавками.
Материалом бона является высокопрочная синтетическая ткань с полихлоропреновым покрытием (неопрен), устойчивая к воздействию углеводородов, морской воды, микроорганизмов и ультрафиолета.
Толщина полотна бона (5 мм) позволяет обеспечить более высокую износостойкость и сопротивление проколам.

Поплавки бона оборудованы специальными клапанами из коррозионностойкого алюминия, которые обеспечивают надежную герметичность и высокую производительность при накачивании бонов. Клапана выступают не более чем на 30 мм от полотна бона.

Цвет бонового заграждения - черный, со светоотражающими элементами.

В нижней части изделия расположена балластная цепь.
На концах каждой секции заграждения установлены замки искробезопасного исполнения, обеспечивающие надежное соединение секций между собой как на берегу, так и на плаву.
Полотно заграждения усилено у замков соединения на расстоянии 1 м дополнительным армирующим слоем ткани и обладает более высокой прочностью на разрыв.

Компактность заграждения при хранении и транспортировке, а также оперативность развертывания и постановки делают их универсальными как при использовании с берега, так и на судах.
Высокая прочность на разрыв позволяет без опасения использовать буксировочные плавающие средства при постановке бонов.

Технические характеристики.

№ п/п	Модель	Наименование параметра
№ п/п	Модель	Длина секции, м	Общая высота, мм	Высота надводной части, мм	Высота подводной части, мм	Масса погонного метра, кг	Прочность на разрыв бона,т	Отношение плавучести к весу	Рабочее давление в камере, атм.
1	БЗН-* /400Н	до 25	400	130	220	5,0	3,5	5:1	0,15
2	БЗН-* /500Н	до 25	500	160	270	6,0	4,0	5:1	0,15
3	БЗН-* /600Н	до 25	600	190	320	7,0	5,0	6:1	0,15
4	БЗН-* /700Н	до 25	700	220	370	8,0	5,5	6:1	0,15
5	БЗН-* /800Н	до 25	800	250	420	9	7	5:1	0,15
6	БЗН-* /900Н	до 25	900	280	470	10	8	5:1	0,15
7	БЗН-* /1000Н	до 25	1000	320	520	11	9	6:1	0,15
8	БЗН-* /1100Н	до 25	1100	350	570	12	9	6:1	0,15
9	БЗН-* /1200Н	до 25	1200	370	620	13	10	7:1	0,15
10	БЗН-* /1300Н	до 25	1300	400	670	14	11	8:1	0,15
11	БЗН-* /1400Н	до 25	1400	430	720	15	12	8:1	0,15
12	БЗН-* /1500Н	до 25	1500	460	770	17	13	10:1	0,15
13	БЗН-* /1600Н	до 20	1600	490	820	18	14	10:1	0,15
14	БЗН-* /1700Н	до 20	1700	530	870	19	16	11:1	0,15
15	БЗН-* /1800Н	до 20	1800	570	920	20	16	11:1	0,15
16	БЗН-* /1900Н	до 20	1900	610	970	21	16	11:1	0,15
17	БЗН-* /2000Н	до 20	2000	650	1020	22	16	12:1	0,15
18	БЗН-* /2100Н	до 20	2100	680	1070	23	16	12:1	0,15

Эксплуатационные характеристики.

№ п/п	Модель	Наименование параметра
№ п/п	Модель	Температура эксплуатации, °C	Температура хранения, °C	Эффективность при волнении, м, до	Устойчивость при течении, узл., до	Время накачки подушек, 10 пм, мин.
1	БЗН-*/400Н	от -50 до +60	от -60 до +70	1,0	2	1
2	БЗН-*/500Н	от -50 до +60	от -60 до +70	1,0	2	1
3	БЗН-*/600Н	от -50 до +60	от -60 до +70	1,5	3	1
4	БЗН-*/700Н	от -50 до +60	от -60 до +70	1,5	3	1
5	БЗН-*/800Н	от -50 до +60	от -60 до +70	2	3	1
6	БЗН-*/900Н	от -50 до +60	от -60 до +70	2	3	1
7	БЗН-*/1000Н	от -50 до +60	от -60 до +70	2	3	1
8	БЗН-*/1100Н	от -50 до +60	от -60 до +70	2,5	3	1
9	БЗН-*/1200Н	от -50 до +60	от -60 до +70	2,5	3	1
10	БЗН-*/1300Н	от -50 до +60	от -60 до +70	3	3	1
11	БЗН-*/1400Н	от -50 до +60	от -60 до +70	3	3	1
12	БЗН-*/1500Н	от -50 до +60	от -60 до +70	3	3	1
13	БЗН-*/1600Н	от -50 до +60	от -60 до +70	3,5	3	1,5
14	БЗН-*/1700Н	от -50 до +60	от -60 до +70	3,5	3	1,5
15	БЗН-*/1800Н	от -50 до +60	от -60 до +70	3,5-4	3	1,5
16	БЗН-*/1900Н	от -50 до +60	от -60 до +70	3,5-4	3	1,5
17	БЗН-*/2000Н	от -50 до +60	от -60 до +70	4	3	1,5
18	БЗН-*/2100Н	от -50 до +60	от -60 до +70	4	3	1,5

* Возможно изготовление боновых заграждений иной длины секции и высоты согласно заданию заказчика по согласованию с изготовителем.

Пример расшифровки обозначения: БЗН-10/400Н, где:
- Б – бон;
- З – заградительный;
- Н – неопреновый;
- 10 – длина секции бонового заграждения в м;
- 400 – высота бонового заграждения в мм;
- Н – надувной.

Рекомендуемый комплект поставки.

№ п/п	Состав комплекта	Кол-во, шт.
1	Бон заградительный БЗН-Н	1
2	Катушка для хранения боновых заграждений	1
3	Силовая гидростанция со встроенной воздуходувкой для размотки катушки и наполнения секций заграждений воздухом	1
4	Комплект буксировочного оборудования (для постановки боновых заграждений)	1
5	Ремкомплект, комплект ЗИП (для ремонта полотна бонов)	1
